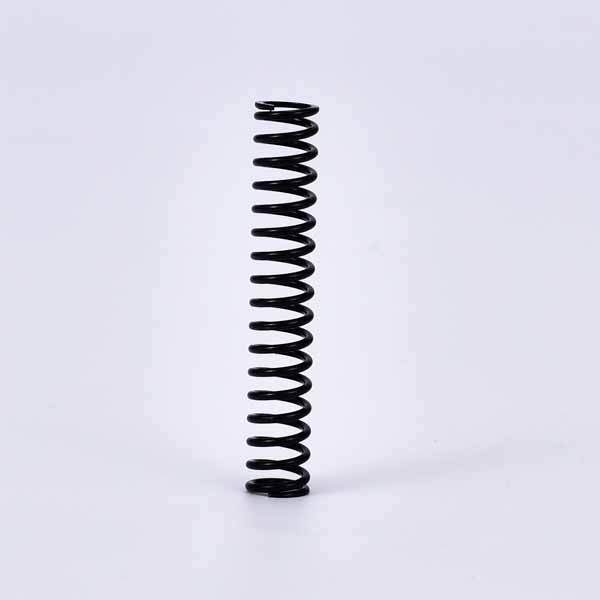

紧缩绷簧:用处广,在制作时,绕成分隔的螺旋圈,使各圈有空隙(节距),以便受力缩短持有向两头蔓延的张力。受负荷时,不能被完全紧缩,有必要在有用圈数间保存空隙,以免冲突或其他物质嵌入,引起疲劳破坏。绷簧自在长度应等于绷簧之实长加上空隙,再加变形量。紧缩绷簧为添加接触面,面应予磨平,以获取60~80接触面。 其端部形状有多种:两头坐圈,两头磨相等。
乃各圈分绕,因能接受压力,两头可为开式或闭式或绕平或磨平。紧缩绷簧乃变体绷簧,由直筒型、锥形至缩、凸腰形,甚至各种尾端之变体,均可依规划成型。 紧缩绷簧为一切绷簧种类中被广泛运用的一种,产品运用规模广及电子、电机、计算机、信息、汽机车、自行车、五金工具、礼品、玩具、甚至国防工业,因其规划与原理易于把握,制作操控也单纯。
拉伸绷簧:各圈绕成相互紧贴的螺旋圈或节距圈,受外力时向外伸长,保持有向中间缩短之力。
拉簧钩分为多种:英式钩,德式钩,边耳钩,鱼尾钩等。拉伸绷簧乃典型之绷簧即绷簧之代表,由直筒形至各种变体,甚至挂钩之各种形状均能依规划成型。 拉伸绷簧为紧缩绷簧之反向运用,运用规模大致较无具体产品类别,但操作操控较紧缩绷簧高。
改变绷簧:改变绷簧分为单扭绷簧和双扭绷簧,绷簧常套入销或轴中,当受外力后,即依绷簧轴心为轴而发生一改变力,使得绷簧捲紧或旋鬆。双扭绷簧又分为外双扭和内双扭力绷簧。
各圈或是严密环绕或是分隔环绕,俾能适任改变负荷(与绷簧轴线成直角)。绷簧之末端可绕成钩状或直改变臂。改变绷簧乃变体绷簧之,由单扭至双扭,甚至各种扭杆之变形,得依规划成型。 改变绷簧为一切绷簧类别中规划原理较为复杂的一种,型式的改变亦适当活泼,故规划时所涉及的理论也烦索。因此规划时亦较难把握。
碟形绷簧碟形绷簧(碟簧)DIN2093具有体积小、负荷大、组合运用方便等特性,一起具有载荷集中传递的优点。可选用单片对合组合、多片叠合组合和混合组合等办法以获得各种不同曲线。
在机械行业中很大规模内取代圆柱绷簧,体现了新产品(主机)规划小型化多功能化的特色。如在载荷作用方向上,较小的变形能接受较大的载荷,轴向空间紧凑。与其他类型的绷簧比较,其单位体积的变形能较大,具有较好的缓冲吸震能力。特别是选用叠合组合运用办法,因为表面冲突阻尼作用,吸收冲击和消散能量的作用更为明显。
现在,在国防、冶金、工程、电力、机床、修建等行业得到广泛应用。如:模具、支承吊架、离合器、制动器、桥梁缓冲(减震)设备、轴承预紧、过载设备、重型机械、机械起动器、操控设备、阀门、工业电炉、分度设备、夹紧设备等等。
碟形绷簧执行DIN2093和GB/T1972-2005标准。
碟形绷簧(碟簧)常用的表面处理办法:发蓝,磷化,镀镍,电泳和机械镀锌等。
锥形绷簧:绕成锥形的螺旋圈,可接受压力及张力,一般接受力量均甚小。当受紧缩时各圈缩短进大圈的平面内为其优点,例手电筒盖上紧缩电池用的绷簧即是。
特别之线圈绷簧:
有圆锥形、桶形及梯形和鼓形特别线圈绷簧,广用于绷簧业。
板状绷簧:用扁平或板状材料制作而成,也叫板绷簧或片绷簧,有下列数种:
单片绷簧,使用一金属片制成绷簧,当绷簧弯曲方向与施力方向相反时,则绷簧发生弹力。
圆盘绷簧亦称上形绷簧外形与垫圈相似,用于空间狭小及偏转不过大处。
动力绷簧使用长而窄之薄金属片,绕成螺线状,放置于匣内而使用其贮存之能量做为动力之来源者。
悬臂板绷簧:绷簧一端固定,一端半悬于空中者。
板片绷簧称层叠绷簧,板片绷簧在能量储掀的功率上,较螺旋绷簧稍低,但它能承载较大之负荷,故普通用在轿车,火车等机动车辆上。有时为了添加吸收能量,到达更佳的避震作用,可作成椭圆形层叠绷簧或称「双层叠绷簧」。
特种绷簧:扣环:扣环分C形扣环及E形扣环等两类。C形扣环可分为两种,一种是装入轴的沟槽中,作为轴端或其他机件的固持。
空气或油压弹性囊:空气或油压弹性囊是使用空气或液体(通常用油)压力所发生的弹性;外面容器是使用灯笼形的空气(油)弹性囊,常应用为轿车之缓冲器。
扭杆绷簧:扭杆绷簧可用于改变之场合,当然此棒可粗也可细如同线制者,亦有较粗而以纲条绕成者相同,其不同在于线径与长度之比悬殊罢了。
波形绷簧广泛适用于电机,纺织机械,液压设备,轿车等行业,主要装置与标准(公称尺寸)相适宜的轴承室或孔内
文章源自:广东大弹簧批发 www.jmzhongnan.com/
